数字量DI16DO16模块

数字量DI16DO16模块

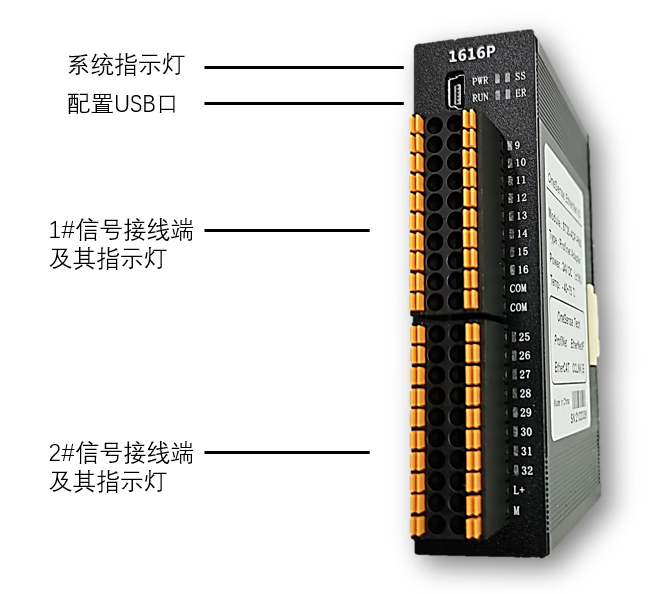

ST35系列是耕末自主研发的支持多种工业通讯功能的远程IO模块,该产品主要功能是实现各种开关量和模拟量信号的采集和输出。ST35-MDG-1616P是用于实现24V开关量信号采集和输出的IO模块,支持16个采集信号和16个输出信号

  产品功能

  ST35系列是耕末自主研发的支持多种工业通讯功能的远程IO模块,该产品主要功能是实现各种开关量和模拟量信号的采集和输出。

  ST35-MDG-1616P是用于实现24V开关量信号采集和输出的IO模块,支持16个采集信号和16个输出信号




  技术参数

  ● 额定电压为DC24V

  ● 输入每个通道单独光耦隔离,隔离电压500V

  ● 输入兼容PNP和NPN接线类型

  ● 输出每个通道负载额定容量0.5A

  ● 输出类型:PNP晶体管集电极开路

  ● 信号点数:16点输入+16点输出

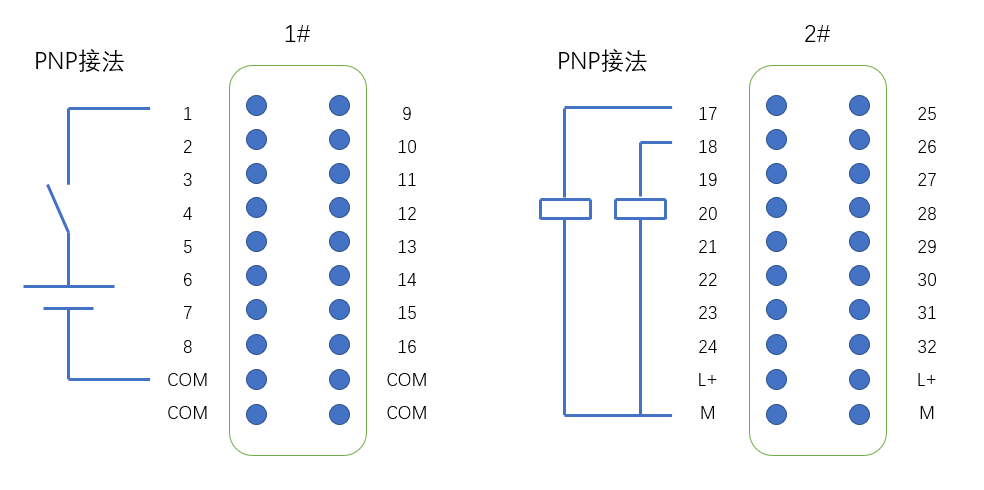

  ● 输入信号电气接线图:




  ● 输出信号电气接线图:




  电气参数

  ● 电源:来自前端模块供电

  ● 功率消耗:24V最大8A

  ● 工作环境:-40~55℃,湿度≤95%

  ● 防护等级:IP20

  ● 安装方式:35mm导轨

  ● 重量:250g

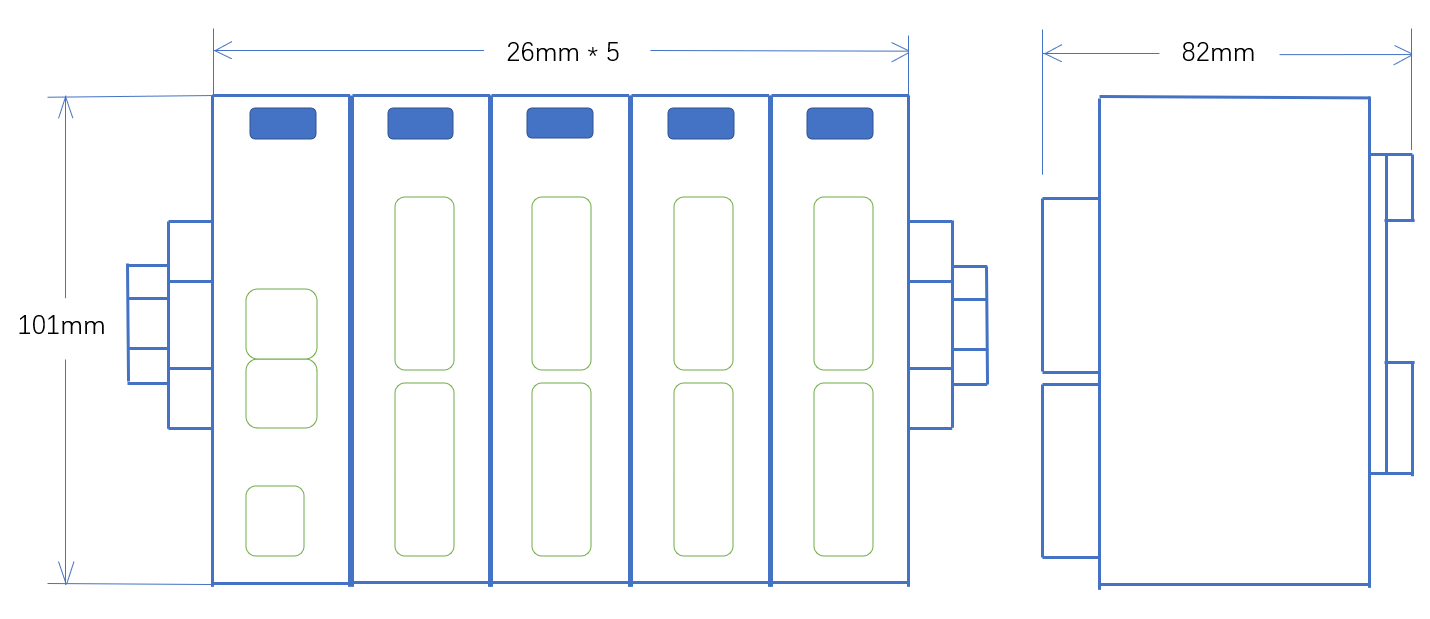

  产品尺寸图



标签:devicenet io模块 cclink io模块 profibus io模块 cclinkie io模块 ethernetip io模块 ethercat io模块 profinet io模块 ST35远程IO模块
