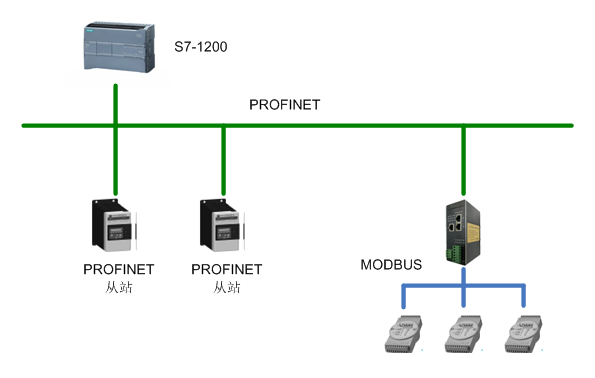

本应用现场在m东某玉米加工厂，该厂使用了某进口带RS232口的称重表。PLC使用的是西门子S7-1200系列PLC，现场采用PROFINET业以太网通讯。项目的目的是使用S7-1200采集称重表的各种状态值，并设置称重表的工作模式、去皮等操作。
PROFINET转R5232网关在使用时，不需要进行很多编程工作，只需根据被连设备给的通讯点表进行简单的配置即可。
网关做为PROFINET网络的Device设备(即从站)，带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
网关的RS232接口波特率支持：2400、4800、9600、19.2K、38.4K、57.6K、115.2K。本应用中使用的波特率是9600bps。
网关的RS232接口字符格式是7位数据位、1位停止位、无校验。
本项目中需要网关首先发送一个指令给称重表，称重表给网关回复数据。所以网关采用的是“发送-接收”模式，网关需设置为RS232的主站工作。每台网关连接1台称重表。
网关的配置过程如下：
(1)在博途软件TIA Portal中安装GSDML文件。
(2)在“设备和网络”中添加网关。
(3)给网关分配FLC，构建Profinet链接。
(4)设置网关的IP地址、子网掩码、设备名称。
(5)修改实际网关的IP地址和名称(IP地址要和实际的PLC地址在同一网段，名称要和网关一致)。
(6)设置网关参数(包含RS232设备的波特率、发送间隔，数据位，此处设置的参数要和被连设备实际参数一致)。
(7)配置发送、接收的数据量。
(8)令网关控制字的第0位置1，即可启动自动发收工作。
(9)将程序编译下载即可实现S7-1200读写RS232设备的数据。

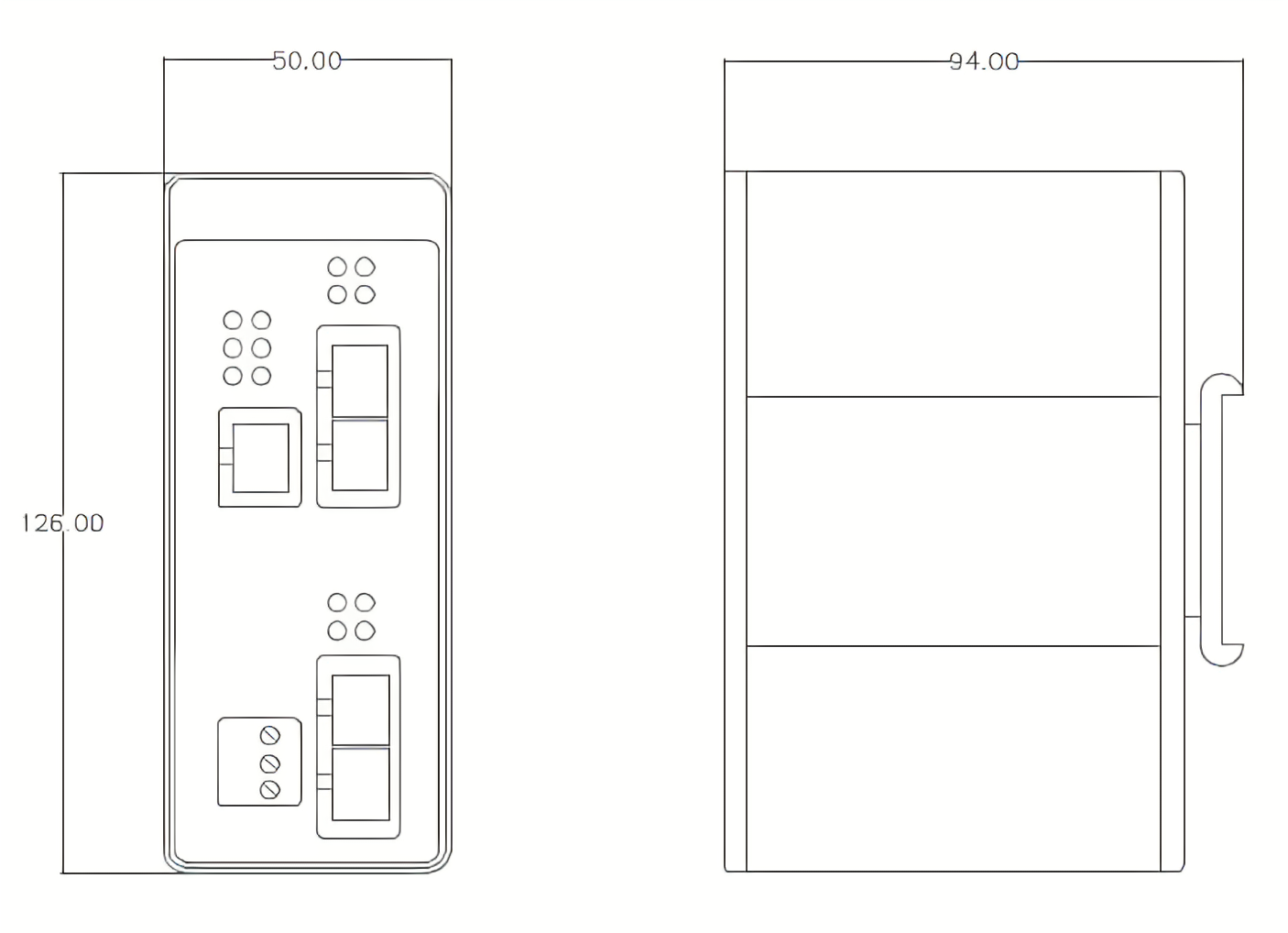

网关电气参数：
电源:只留24V/200mA(18V-30V可用)
工作环境:-40-55℃，湿度≤ 95%
防护等级:IP20
安装方式:35mm导轨
重量:500g
