CCLINK转ETHERCAT

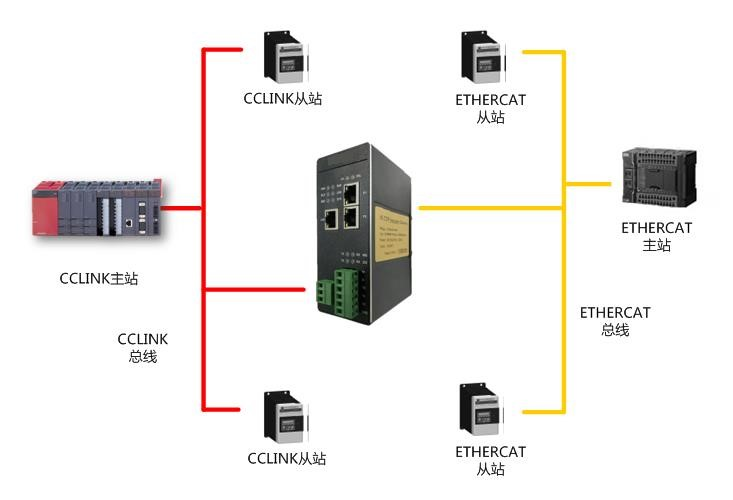

FN3S-ECCL 是自主研发的一款 CCLINK 从站功能的通讯网关。该产品主要功能是将各种 CCLINK 总线和 ETHERCAT 网络连接起来。

本网关连接到 ETHERCAT 总线中做为从站使用，连接到 CCLINK 总线中做为从站使用。

ETHERCAT技术参数

● 网关做为 ETHERCAT 网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

● 带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，可以组成链式网络，支持环网冗余。

● 支持的最大 PDO 长度，inputs 和 outputs 各为 256 字节。Input 和 output 的方向是主站方向，input 是主站输入，output 是主站输出。

CCLINK 技术参数

● 网关的 CCLINK 接口做为从站工作。

● 网关支持 CCLINK Ver.2 。

● 网关最大支持输入输出各 128 字节 。

● 波特率支持：156K、625K、2.5M、5M、10M 可选。

● 网关做为远程设备站工作。

　　电气参数

　　● 电源：直流24V/200mA(18V～30V可用)

　　● 工作环境：-40～55℃，湿度≤95%

　　● 防护等级：IP20

　　● 安装方式：35mm导轨

　　● 重量：500g

　　产品尺寸图
