CCLINK转MODBUS-TCP

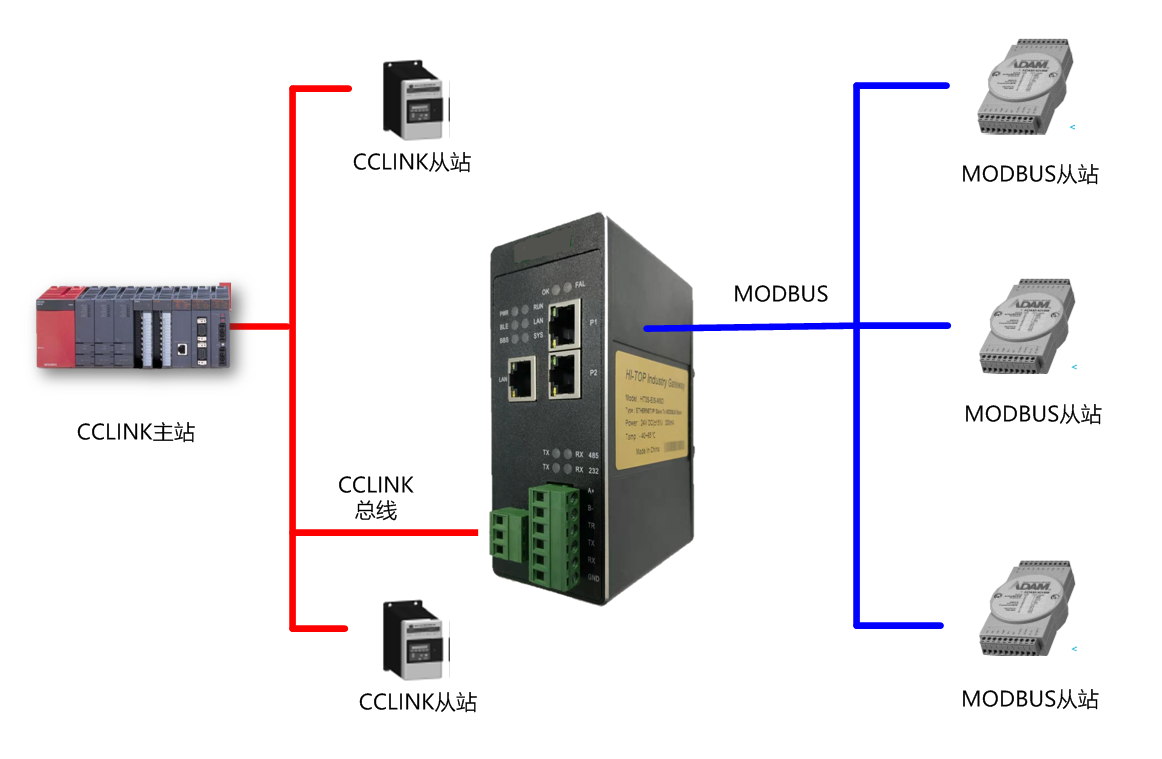

FN3S-CLMT是自主研发的一款CCLINK从站功能的通讯网关。该产品主要功能是将各种MODBUS-TCP设备接入到CCLINK总线中。

      本网关连接到CCLINK总线中做为从站使用，连接到MODBUS-MTP总线中做为主站或从站使用。

CCLINK技术参数

● 网关的CCLINK接口做为从站工作。

● 网关支持CCLINK Ver.1 。

● 网关最大支持输入输出各48字节 。

● 波特率支持：156K、625K、2.5M、5M、10M可选。

● 网关做为远程设备站工作。

MODBUS-TCP 技术参数

● 网关的 MODBUS 接口可通过拨码选择做为主站（客户端）或从站（服务器），两种工作方式二选一工作。

● 网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能。

● 网关作为 MODBUS 主站，最大可以开通 8 个通道，连接 8 个 MODBUS 从站。从站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。

● 网关作为 MODBUS 从站，支持 02H、04H、0FH、10H 号功能。

● 网关作为 MODBUS 从站，端口号支持 501~504。

　　电气参数

　　● 电源：直流24V/200mA(18V～30V可用)

　　● 工作环境：-40～55℃，湿度≤95%

　　● 防护等级：IP20

　　● 安装方式：35mm导轨

　　● 重量：500g

　　产品尺寸图
