CCLINK IEFB网关

CClinkIE转DEVICENET

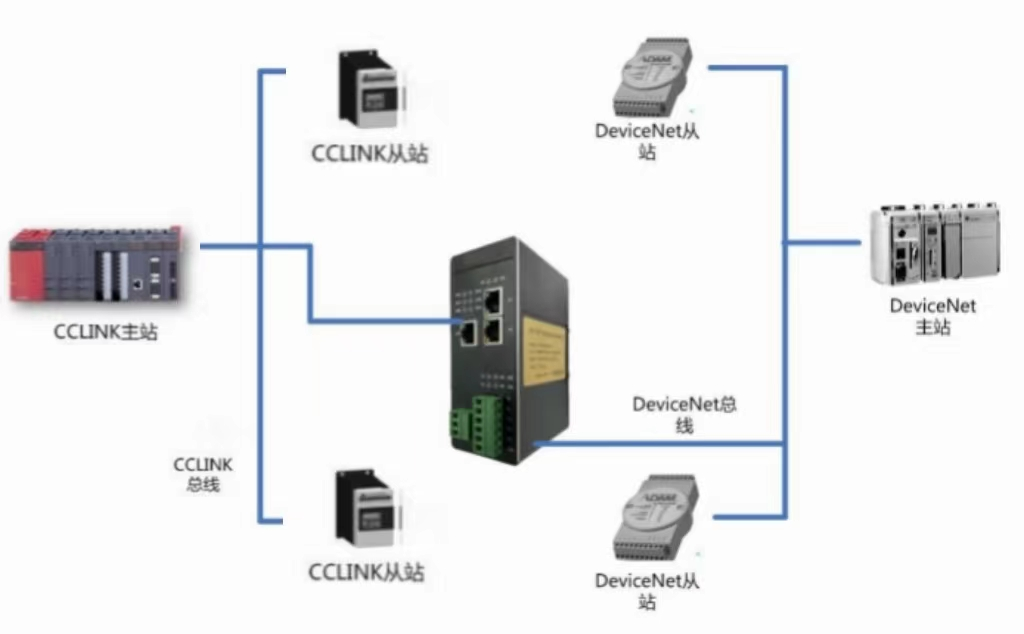

FN3S-CIDN是自主研发的一款 CCLINK IEFB 从站功能的通讯网关。该产品主要功能是连接 DEVICENET 总线和 CCLINK IEFB网络。

本网关连接到 CCLINK IEFB 总线中做为从站使用,连接到 DEVICENET 总线中做为从站使用。


CCLINK IE FIELD BASIC 技术参数

● 网关做为 CCLINK IE FIELD BASIC 网络的从站,可以连接三菱的 PLC。

● 通过网关的拨码,可以设置网关占用 1 个站~4 个站

● 输入输出字节数:输入字数最大 128 word、输出字数最大 128 word。

● 网关占用几个站,直接决定输入输出数量,见下表:

序号

占用站数

输入字数

输出字数

1

1

32

32

2

2

64

64

3

3

96

96

4

4

128

128



DEVICENET技术参数

● DeviceNet接口为从站,支持poll扫描

● 支持的波特率:125K, 250K, 500K

● DeviceNet网络总线供电

● DeviceNet最大输入输出长度:各128bytes

● DeviceNet站地址:0-63,一个网络,包括主站在内,最多接64个节点

  电气参数

  ● 电源:直流24V/200mA(18V~30V可用)

  ● 工作环境:-40~55℃,湿度≤95%

  ● 防护等级:IP20

  ● 安装方式:35mm导轨

  ● 重量:500g

  产品尺寸图
