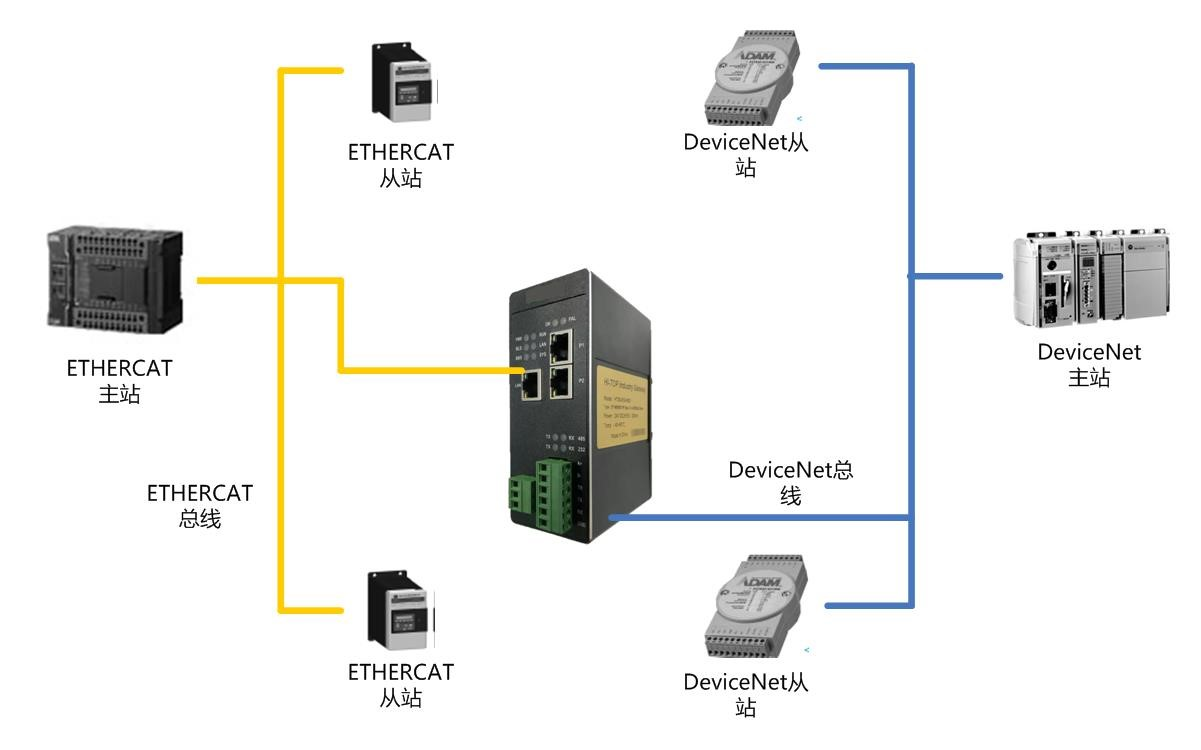

FN3S-ECDN 是自主研发的一款 DEVICENET 从站功能的通讯网关。该产品主要功能是将 DEVICENET 总线和 ETHERCAT 网络连接起来。
本网关连接到 ETHERCAT 总线中做为从站使用，连接到 DEVICENET 总线中做为从站使用。
ETHERCAT技术参数
● 网关做为 ETHERCAT 网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
● 带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，可以组成链式网络，支持环网冗余。
● 支持的最大 PDO 长度，inputs 和 outputs 各为 256 字节。Input 和 output 的方向是主站方向，input 是主站输入，output 是主站输出。
DEVICENET 技术参数
● DeviceNet接口为从站，支持poll扫描
● 支持的波特率：125K, 250K, 500K
● DeviceNet网络总线供电
● DeviceNet最大输入输出长度：各128bytes
● DeviceNet站地址：0-3
电气参数
● 电源：直流24V/200mA(18V～30V可用)
● 工作环境：-40～55℃，湿度≤95%
● 防护等级：IP20
● 安装方式：35mm导轨
● 重量：500g
产品尺寸图
