EthernetIP转Modbus-Tcp

FN3S-EIMT 是自主研发的一款 ETHERNET/IP 从站功能的通讯网关。该产品主要功能是将各种 MODBUS-TCP 设备接入到 ETHERNET/IP 网络中。

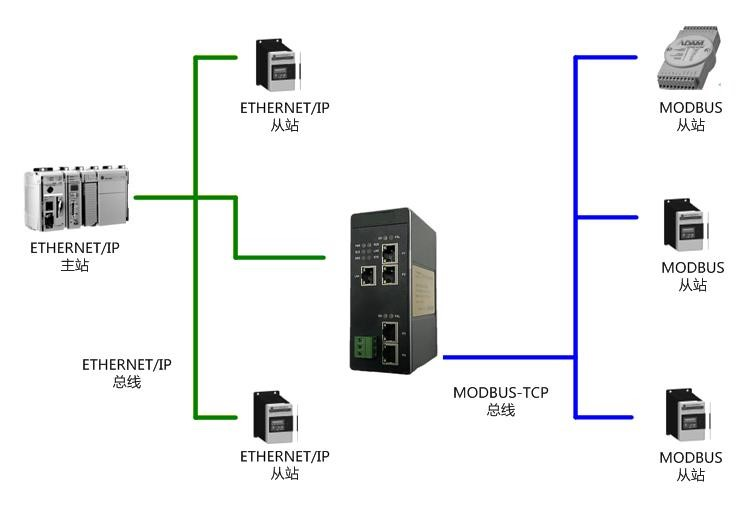

      本网关连接到 ETHERNET/IP 总线中做为从站使用，连接到 MODBUS-TCP 总线中做为主站（客户端）或从站（服务器）使用。

ETHERNET/IP 技术参数

● 网关做为 ETHERNET/IP 网络的从站，可以连接 AB（罗克韦尔）、欧姆龙、基恩士等品牌的 PLC。

● 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。

● 支持 ODVA 标准 EtherNet/IP 通信协议。

● 输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。

MODBUS-TCP 技术参数

● 网关的 MODBUS 接口可通过拨码选择做为主站（客户端）或从站（服务器），两种工作方式二选一工作。

● 网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能。

● 网关作为 MODBUS 主站，最大可以开通 8 个通道，连接 8 个 MODBUS 从站。从● 站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。

● 网关作为 MODBUS 从站，支持 02H、04H、0FH、10H 号功能。

● 网关作为 MODBUS 从站，端口号支持 501~504。

　　电气参数

　　● 电源：直流24V/200mA(18V～30V可用)

　　● 工作环境：-40～55℃，湿度≤95%

　　● 防护等级：IP20

　　● 安装方式：35mm导轨

　　● 重量：500g

　　产品尺寸图
