MODBUS-RTU转PROFIBUS

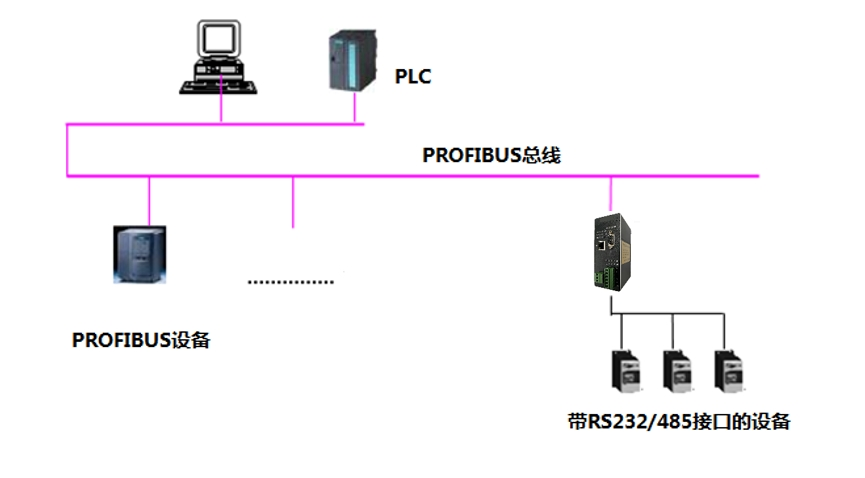

FN3S-DPMD是自主研发的一款PROFIBUS-DP从站功能的通讯网关。该产品主要功能是将各种MODBUS-RTU设备接入到PROFIBUS-DP网络中。

本网关连接到PROFIBUS-DP总线中做为从站使用,连接到MODBUS-RTU总线中做为主站或从站使用。


PROFIBUS技术参数

● 网关协议符合GB/T 20540-2006:测量和控制数字数据通信工业控制系统用现场总线第3部分:PROFIBUS 规范。

● 网关做为PROFIBUS网络从站,支持的波特率:9.6Kbps~12Mbps。

● 支持的数据长度:输入≤244 字节,输出≤244 字节,输入+输出≤488 字节。

● 支持的插槽数量:最大39条。

● MODBUS做为主站或从站时,使用不同的GSD文件。

  MODBUS-RTU技术参数

● 网关的MODBUS接口可通过拨码选择做为主站或从站,两种工作方式二选一工作。

● 网关的MODBUS接口可通过拨码选择RS485接口或RS232接口,两种接口二选一工作。

● 网关的MODBUS波特率支持: 2400、4800、9600、19.2K、38.4K、57.6K、115.2K,其它波特率可以定制。

● 网关的MODBUS字符格式及校验位:8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。

● 网关作为MODBUS 主站,支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

● 网关作为MODBUS 从站,支持02H、04H、0FH、10H号功能。

  电气参数

  ● 电源:直流24V/200mA(18V~30V可用)

  ● 工作环境:-40~55℃,湿度≤95%

  ● 防护等级:IP20

  ● 安装方式:35mm导轨

  ● 重量:500g

  产品尺寸图


标签:MODBUS-RTU转PROFIBUS
