PROFIBUS转MODBUS-TCP

FN3S-DPMT是自主研发的一款PROFIBUS-DP从站功能的通讯网关。该产品主要功能是将各种MODBUS-TCP设备接入到PROFIBUS-DP网络中。

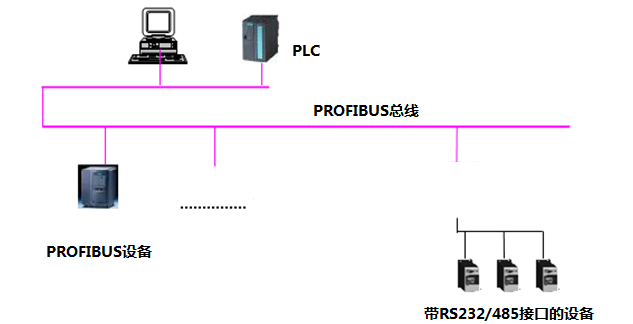

本网关连接到PROFIBUS-DP总线中做为从站使用，连接到MODBUS-TCP总线中做为主站（客户端）或从站（服务器）使用。

PROFIBUS技术参数

● 网关协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS 规范。

● 网关做为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。

● 支持的数据长度：输入≤244 字节，输出≤244 字节，输入+输出≤488 字节。

● 支持的插槽数量：最大39条。

● MODBUS做为主站或从站时，使用不同的GSD文件。

● MODBUS做为主站或从站时，使用不同的GSDML文件。

MODBUS-TCP 技术参数

● 网关的 MODBUS 接口可通过拨码选择做为主站（客户端）或从站（服务器），两种工作方式二选一工作。

● 网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能。

● 网关作为 MODBUS 主站，最大可以开通 8 个通道，连接 8 个 MODBUS 从站。从站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。

● 网关作为 MODBUS 从站，支持 02H、04H、0FH、10H 号功能。

● 网关作为 MODBUS 从站，端口号支持 501~504。

　　电气参数

　　● 电源：直流24V/200mA(18V～30V可用)

　　● 工作环境：-40～55℃，湿度≤95%

　　● 防护等级：IP20

　　● 安装方式：35mm导轨

　　● 重量：500g

　　产品尺寸图
