FN3S-CIMD 是自主研发的一款 CCLINK IE FIELD BASIC 从站功能的通讯网关。该产品主要功能是将各种 MODBUS-RTU 设备接入到 CCLINK IE FIELD BASIC 网络中。

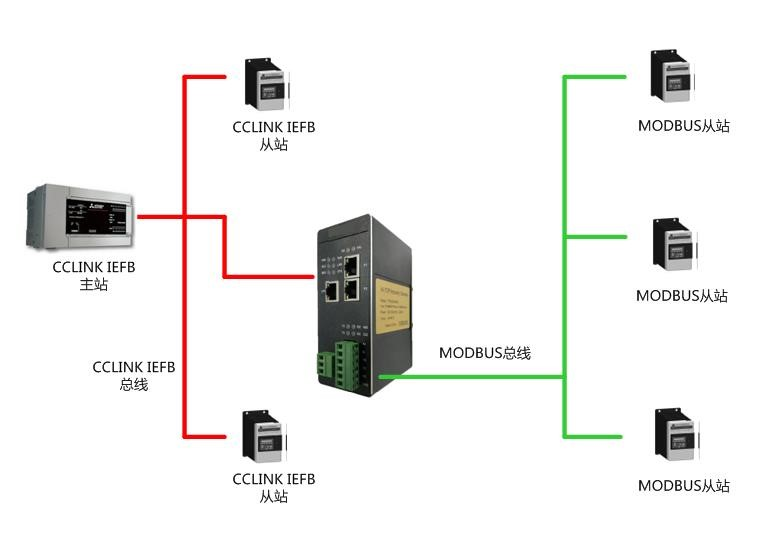

本网关连接到 CCLINK IE FIELD BASIC 总线中做为从站使用，连接到 MODBUS-RTU 总线中做为主站或从站使用。
CCLINK IE FIELD BASIC 技术参数
● 网关做为 CCLINK IE FIELD BASIC 网络的从站，可以连接三菱的 PLC。
● 通过网关的拨码，可以设置网关占用 1 个站~4 个站
● 输入输出字节数：输入字数最大 128 word、输出字数最大 128 word。
● 网关占用几个站，直接决定输入输出数量，见下表：
序号 | 占用站数 | 输入字数 | 输出字数 |
1 | 1 | 32 | 32 |
2 | 2 | 64 | 64 |
3 | 3 | 96 | 96 |
4 | 4 | 128 | 128 |
MODBUS-RTU技术参数
● 网关的MODBUS接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。
● 网关的MODBUS接口可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。
● 网关的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K，其它波特率可以定制。
● 网关的MODBUS字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。
● 网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。
● 网关作为MODBUS 从站，支持02H、04H、0FH、10H号功能。
电气参数
● 电源：直流24V/200mA(18V～30V可用)
● 工作环境：-40～55℃，湿度≤95%
● 防护等级：IP20
● 安装方式：35mm导轨
● 重量：500g

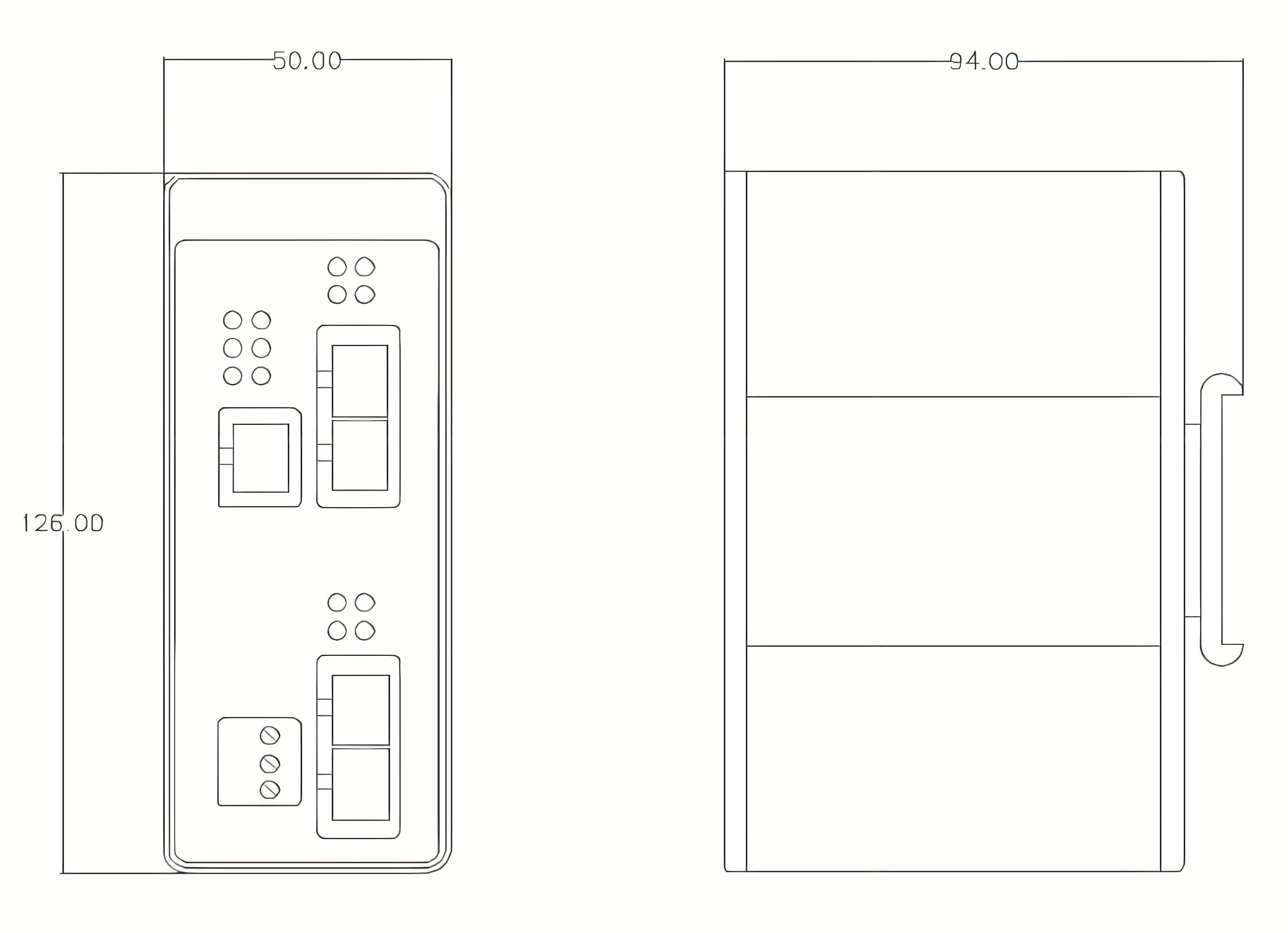

产品尺寸图
