CCLINK IEFB网关

CClinkIE转Modbus-Tcp

FN3S-CIMT 是自主研发的一款 CCLINK IE FIELD BASIC 从站功能的通讯网关。该产品主要功能是将各种 MODBUS-TCP 设备接入到 CCLINK IE FIELD BASIC 网络中。

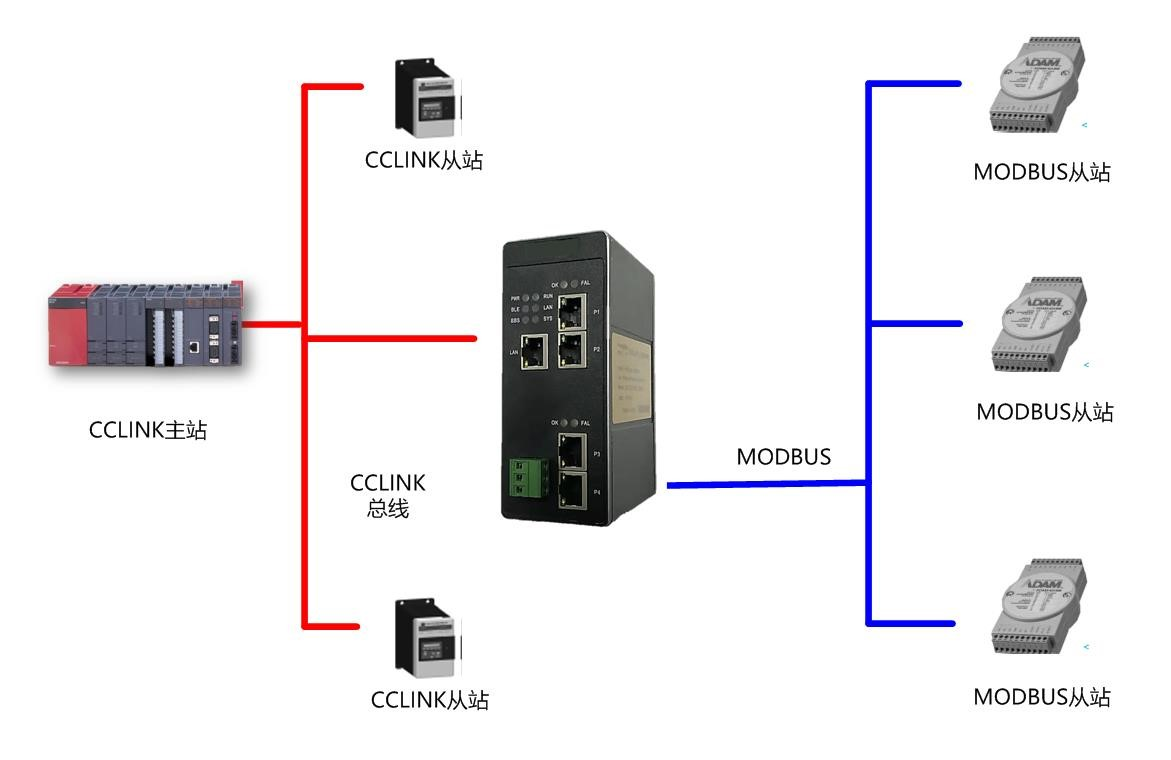

       本网关连接到 CCLINK IE FIELD BASIC 总线中做为从站使用,连接到 MODBUS-TCP 总线中做为主站或从站使用。


CCLINK IE FIELD BASIC 技术参数

● 网关做为 CCLINK IE FIELD BASIC 网络的从站,可以连接三菱的 PLC。

● 通过网关的拨码,可以设置网关占用 1 个站~4 个站

● 输入输出字节数:输入字数最大 128 word、输出字数最大 128 word。

● 网关占用几个站,直接决定输入输出数量,见下表:

序号

占用站数

输入字数

输出字数

1

1

32

32

2

2

64

64

3

3

96

96

4

4

128

128

MODBUS-TCP 技术参数

● 网关的 MODBUS 接口可通过拨码选择做为主站(客户端)或从站(服务器),两种工作方式二选一工作。

● 网关作为 MODBUS 主站,支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能。

● 网关作为 MODBUS 主站,最大可以开通 8 个通道,连接 8 个 MODBUS 从站。从站站号 1~8,对应端口号 10001~10008,端口号可以通过软件进行更改。

● 网关作为 MODBUS 从站,支持 02H、04H、0FH、10H 号功能。

● 网关作为 MODBUS 从站,端口号支持 501~504。

  电气参数

  ● 电源:直流24V/200mA(18V~30V可用)

  ● 工作环境:-40~55℃,湿度≤95%

  ● 防护等级:IP20

  ● 安装方式:35mm导轨

  ● 重量:500g

  产品尺寸图


标签:CClinkIE转Modbus-Tcp
