CCLINK IEFB网关

CClinkIE转PROFINET

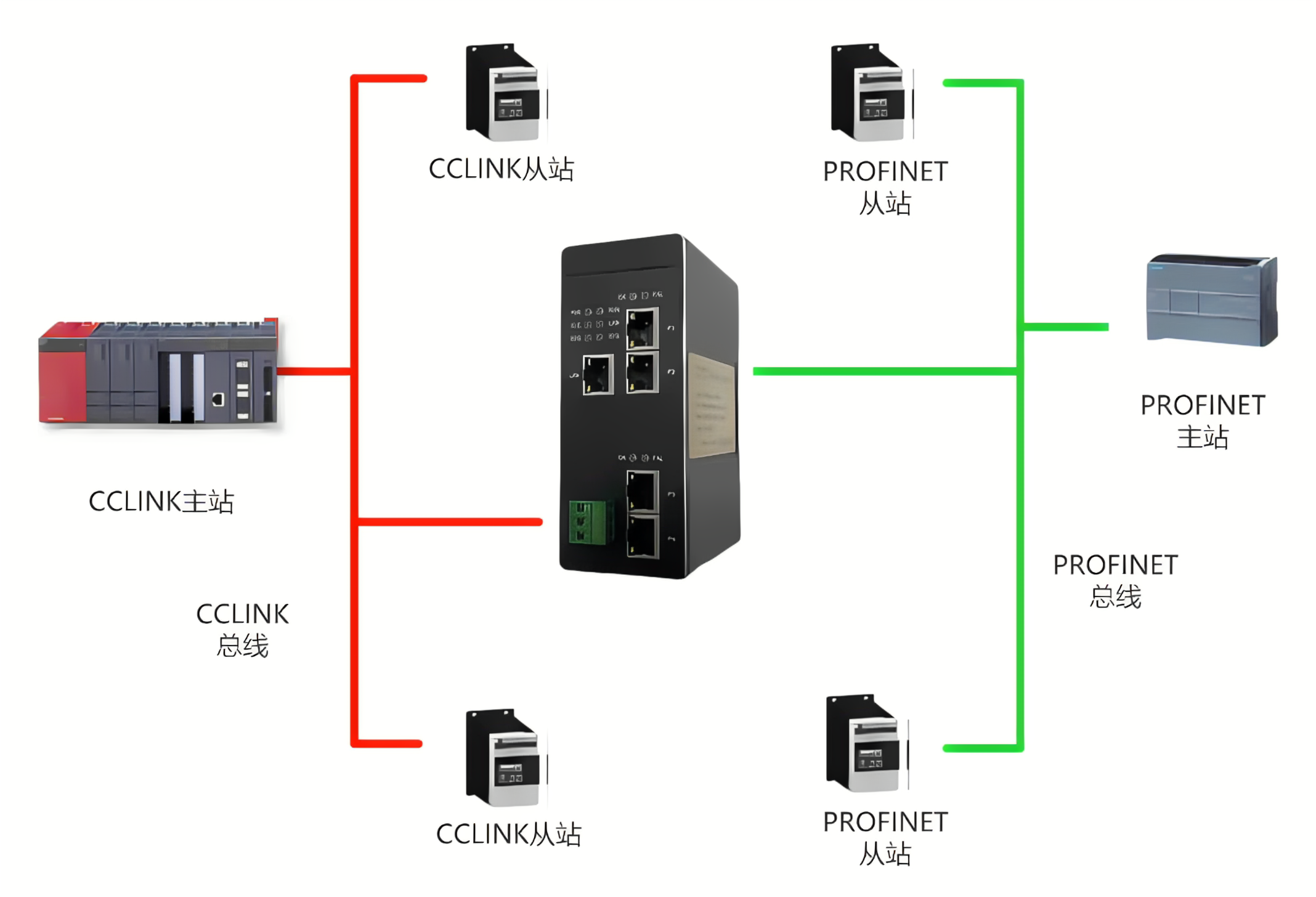

FN3S-PNCI是自主研发的一款PROFINET从站功能的通讯网关。该产品主要功能是实现CCLINK IEFB总线和PROFINET网络的数据互通。

本网关连接到PROFINET总线中做为从站使用,连接到CCLINK IEFB总线中做为从站使用。


CCLINK IE FIELD BASIC 技术参数

● 网关做为 CCLINK IE FIELD BASIC 网络的从站,可以连接三菱的 PLC。

● 通过网关的拨码,可以设置网关占用 1 个站~4 个站

● 输入输出字节数:输入字数最大 128 word、输出字数最大 128 word。

●  网关占用几个站,直接决定输入输出数量,见下表:

序号

占用站数

输入字数

输出字数

1

1

32

32

2

2

64

64

3

3

96

96

4

4

128

128



PROFINET技术参数

  ● 网关做为PROFINET网络的Device设备(即从站),带2个RJ45以太网接口,支持100BASE-TX,MDI/MDIX自检测,集成以太网交换机,可以组成链式网络,支持环网冗余。

  ● 适应PROFINET V2.3协议,采用实时(RT)通讯功能,符合: GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》,IEC 61158-5-10:2007,IDT。

  ● 支持的数据长度:输入≤1400 字节,输出≤1400 字节,输入+输出≤2800 字节。

  ● 支持的插槽数量:最大62条。

  电气参数

  ● 电源:直流24V/200mA(18V~30V可用)

  ● 工作环境:-40~55℃,湿度≤95%

  ● 防护等级:IP20

  ● 安装方式:35mm导轨

  ● 重量:500g

  产品尺寸图




标签:CClinkIE转PROFINET
